聚氯乙烯绝缘耐火电力电缆
26
07月
文章来源：
本产品广泛适用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的场所。电缆根据GB／T12706、G B12666 6(等同IEc60502、 lEc60331)标准生产。
工作温度：电缆导体的最高额定温度为70℃
线芯短路温度：短路时最长持续时间不超过5s，电缆导体的最高温度不超过160℃。
电缆敷设环境温度：不低于O℃。低于0℃时，电缆必须预先加温。
敷设弯曲半径：单芯电缆允许的最小弯曲半径为电缆外径的20倍，多芯电缆允许的最小弯曲半径为电缆外径的15倍。
火焰温度及持续供火时间： A级火焰温度950一1000℃，持续供火时间90ml几； B级火焰温度750—800℃，持续供火时间90min。
工作温度：电缆导体的最高额定温度为70℃
线芯短路温度：短路时最长持续时间不超过5s，电缆导体的最高温度不超过160℃。
电缆敷设环境温度：不低于O℃。低于0℃时，电缆必须预先加温。
敷设弯曲半径：单芯电缆允许的最小弯曲半径为电缆外径的20倍，多芯电缆允许的最小弯曲半径为电缆外径的15倍。
火焰温度及持续供火时间： A级火焰温度950一1000℃，持续供火时间90ml几； B级火焰温度750—800℃，持续供火时间90min。

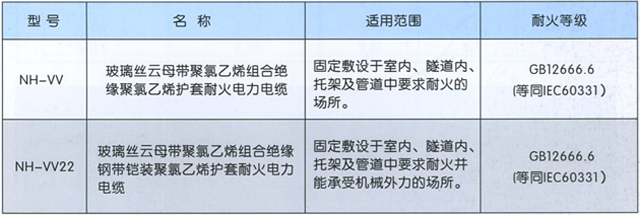

电缆型号、名称及适用范围

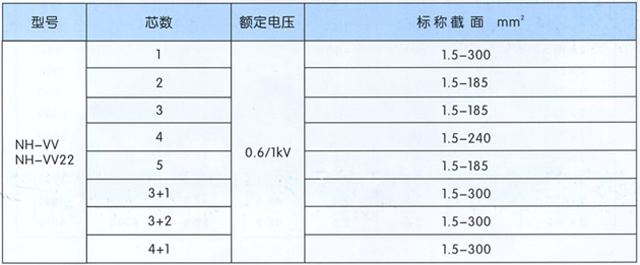

电缆规格

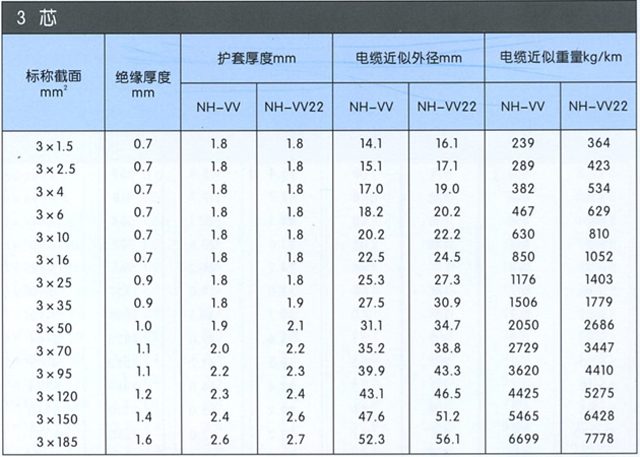

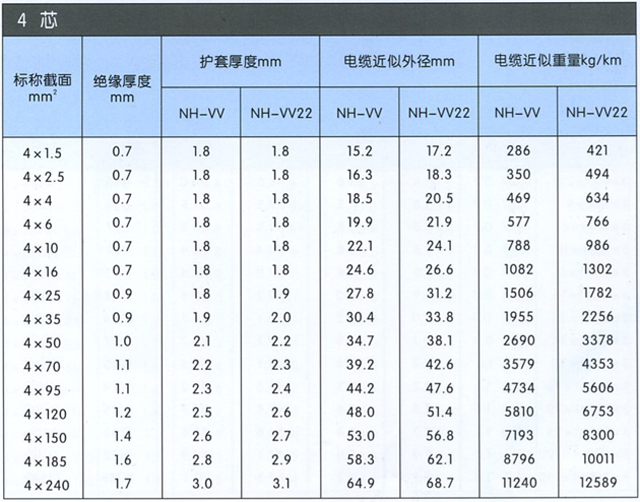

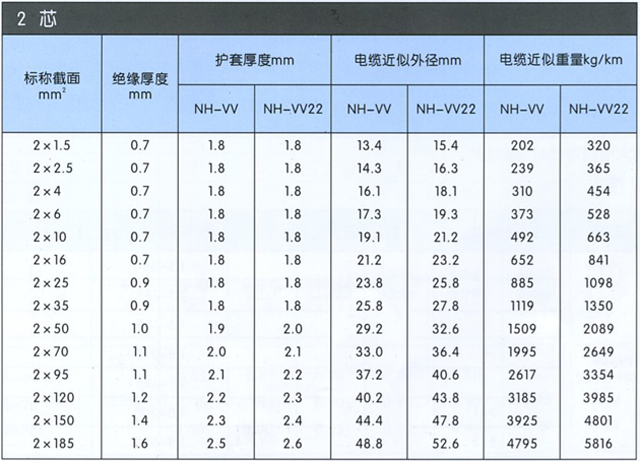

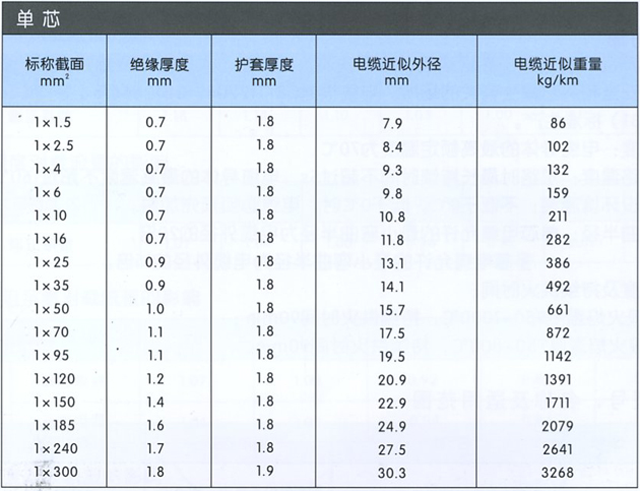

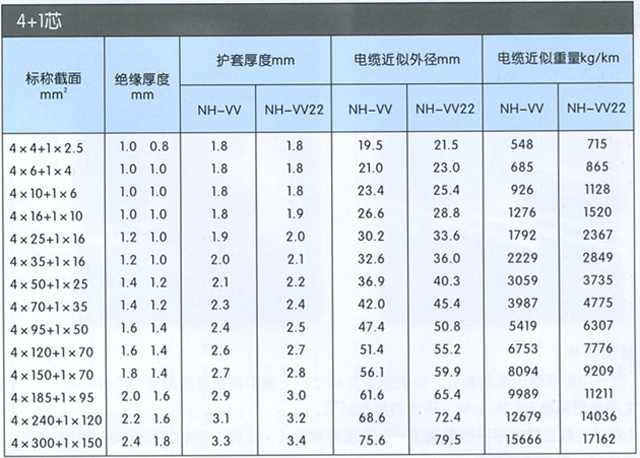

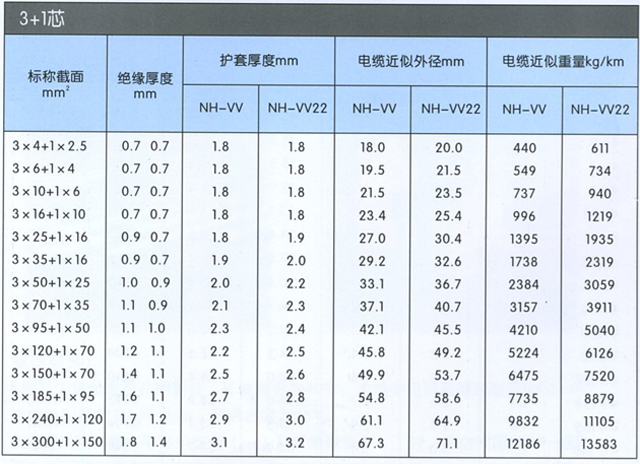

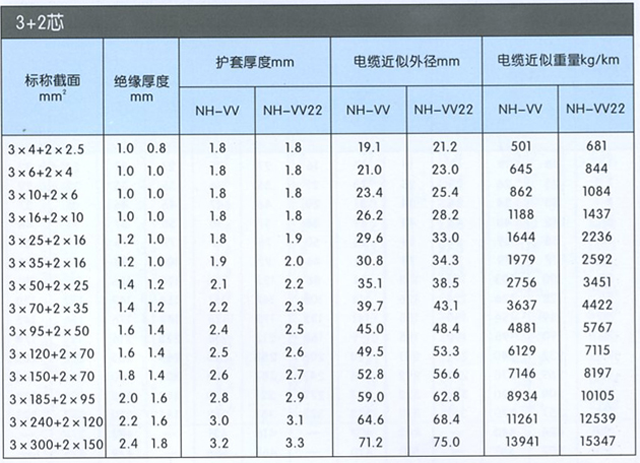

电缆结构尺寸

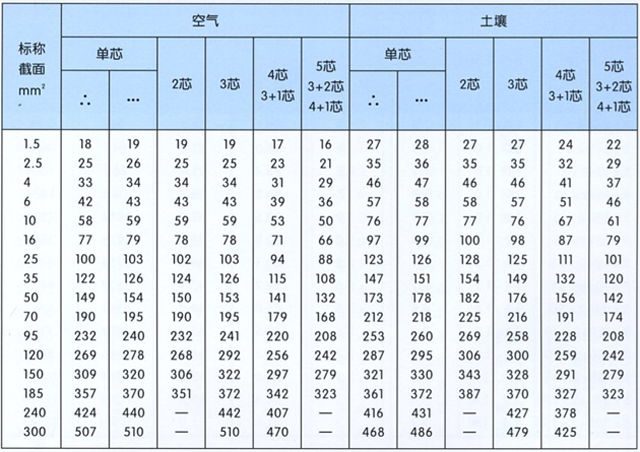

1KV PVC绝缘耐火电力电缆载流量（A）
电缆结构尺寸
1KV PVC绝缘耐火电力电缆载流量（A）
敷设条件：
1、空气中电缆敷设在阴影处，环境温度为40摄氏度；土壤中电缆直埋深度为1000mm，土壤热阻系数为1.2KM/W，环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时，中心间距均为一倍电缆外径；多芯电缆为单根敷设。
1、空气中电缆敷设在阴影处，环境温度为40摄氏度；土壤中电缆直埋深度为1000mm，土壤热阻系数为1.2KM/W，环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时，中心间距均为一倍电缆外径；多芯电缆为单根敷设。
导体直流电阻及绝缘电阻
环境条件对电缆载流量的修正系数
空气温度对载流量的影响
土壤温度对载流量的影响

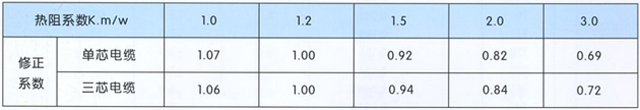

土壤热阻系数对载流量的影响
敷设深度对载流量的影响

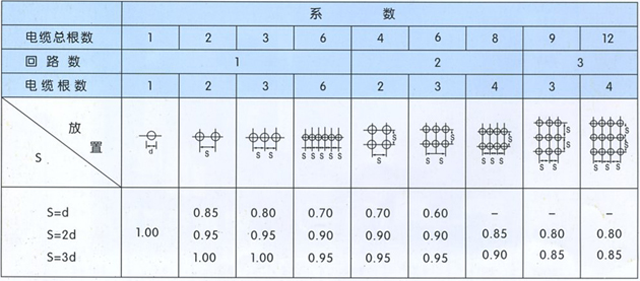

多芯电缆水平敷设组间距离变化
土壤温度对载流量的影响
土壤热阻系数对载流量的影响
敷设深度对载流量的影响
多芯电缆水平敷设组间距离变化
