1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆

1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆
  本产品采用标准:lEc60502、GB/T12706、GB/T18380 3。产品适用于高层建筑、轻轨、电站等交流额定电压u。/u为0 6门kv及以下的线路中,供输配电能用,阻燃电缆可应用于各种阻燃场所。
  电缆导体最高额定温度为70℃。短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160℃。敷设电缆时的环境温度应不低于0℃。低于0℃敷设时,电缆必须预热。
  电缆敷设时最小弯曲半径:单芯电缆为电缆实际外径的20倍,多芯电缆为实际外径的15倍。
  型号、名称及使用范围
沈阳电缆厂
  批注:ZR-代表阻燃型电缆(分A/B/C级)

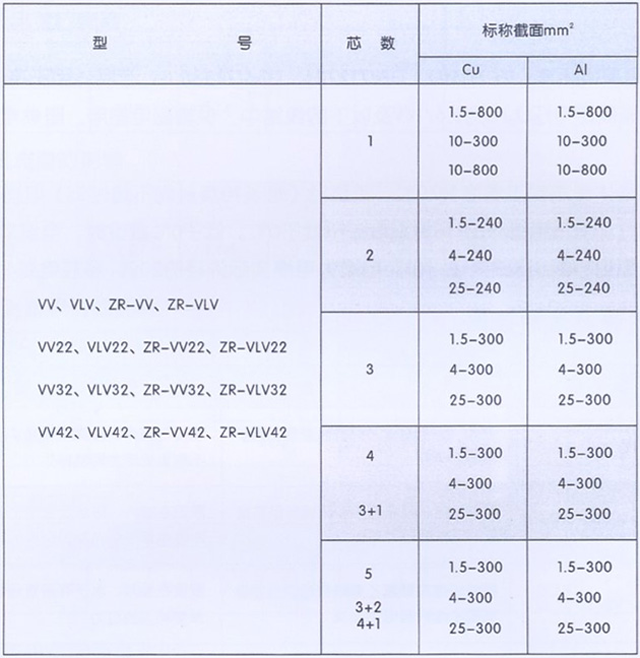

  电缆规格
沈阳电缆厂
  批注:单芯铠装电缆用于交流系统时应选用非磁性材料作为铠装。

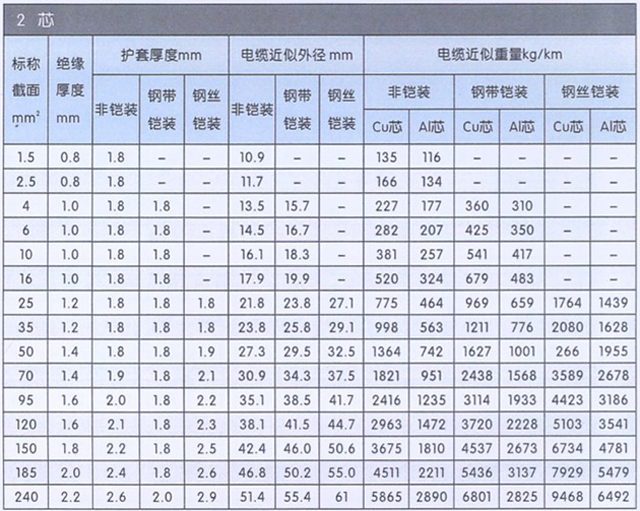

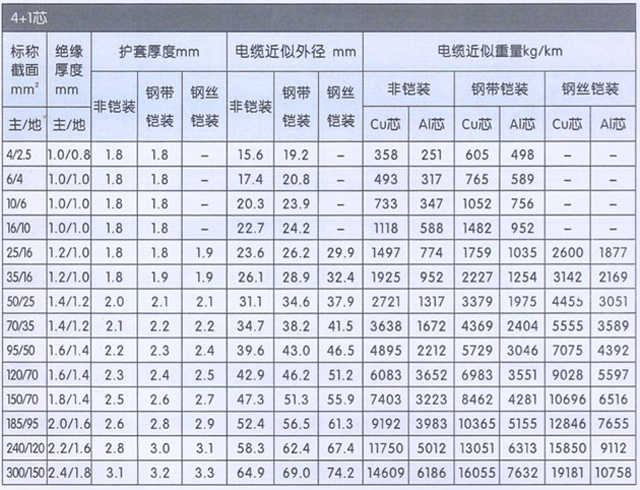

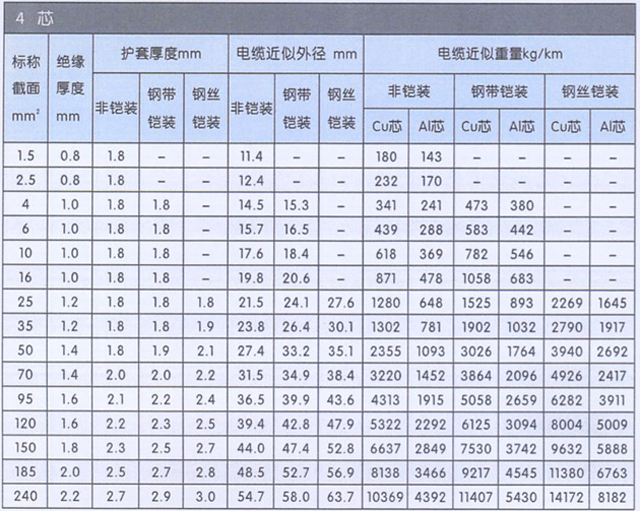

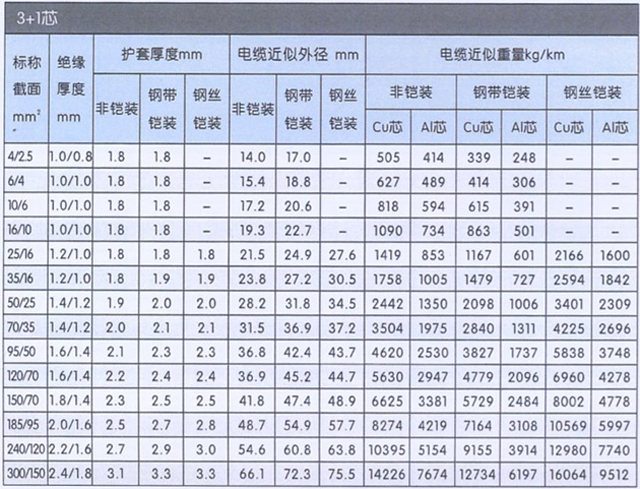

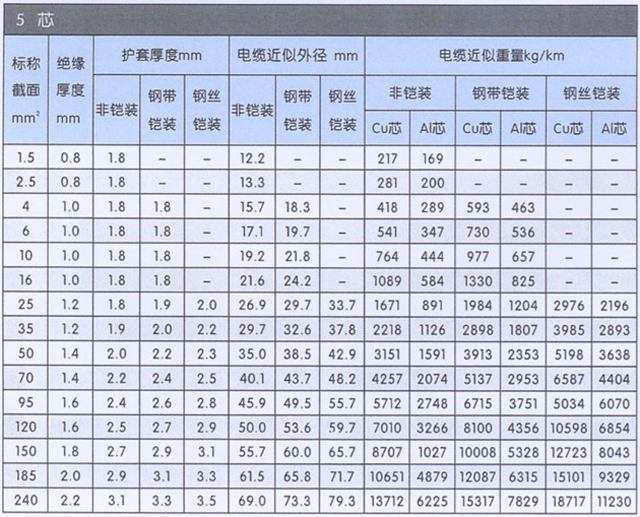

  电缆结构尺寸:
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
沈阳电缆厂
  电缆导体直流电阻及绝缘电阻
沈阳电缆厂
  电缆载流量
  0.6KV/1KV PVC绝缘PVC护套电力电缆在空气中敷设时的载流量(A)
沈阳电缆厂
  0.6KV/1KV PVC绝缘PVC护套电力电缆在土壤中敷设时的载流量(A)
沈阳电缆厂
  0.6KV/1KV PVC绝缘PVC护套铠装电力电缆在空气中敷设时的载流量(A)
沈阳电缆厂
  0.6KV/1KV PVC绝缘PVC护套铠装电力电缆在土壤中敷设时的载流量(A)
沈阳电缆厂
  敷设条件:
  1、空气中电缆敷设在阴影处,环境温度为40摄氏度;土壤中电缆直埋深度为1000MM,土壤热阻系数为1.2KM/w,环境温度为25摄氏度。
  2、单芯电缆三根水平平行敷设及星形敷设时,中心间距均为一倍电缆外径;多芯电缆为单根敷设。
  环境条件对电缆在流量的修正系数
  空气温度对载流量的影响
沈阳电缆厂
  土壤温度对载流量的影响
沈阳电缆厂
  土壤热阻系数对载流量的影响
沈阳电缆厂
  敷设深度对载流量的影响
沈阳电缆厂
  多芯电缆水平敷设组间距离变化
沈阳电缆厂
